수업 (2)

태그 값

태그 값 보기



??? 표 상자 나옴 실행시 태그 값이 나온다.



명령식



태그 값 대잆가능

-> 여러가지 명령 사용가능

-> 동시에 여러가지 명령 또한 가능 하다.



donw 마우스 클릭시

up 마우스 땔때 실행



fx 부분을 눌러보면 cimon 에서 지원하는 다양한 명령식 기능을 제공하고 있다.

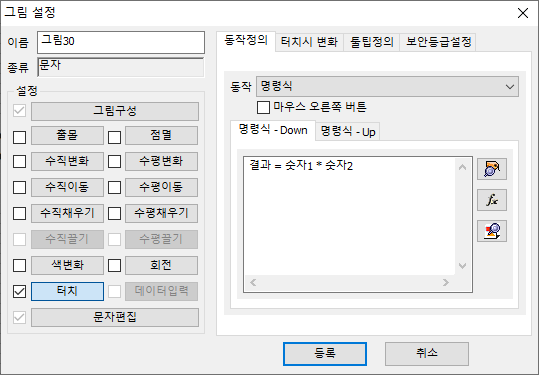

명령식 사칙연산





명령식에는 연산이 가능하다.



위에와 같이 문자에 명령식을 등록 해주면 , 문자를 누를때마다 해당 사칙연산이 수행된다.





선입 선출 모터 만들기



정방향

정 =(역==0)



역 == 0 이면 1, 아니면 0 임으로

역이 0 일때만 정이 1 로 입력된다.



태그 변수로 활용하기

똑같은 스타일의 화면을 여러개 만들때는 태그를 변수로 활용하면 좋다.

ex) 모터 여러대가 존재하고 각각의 모터에 따른 제어 창을 만들때 똑같은 형태의 제어 창을 모터 갯수 만큼 만들어야한다.

open 할때 태그를 page 로 전달해준다.

그림 1은 모터 1 의 태그를 전달해준다.

태그 변수는 $1 로 받는다.





위와 같이 태그 변수를 여러개 보낼 수도 있다.

( 받을때는 순서대로 $1,$2 이런식으로 받는다.)





도움말에 보면 태그는 여러가지 태그 변수를 가지고 있는데 이러한 영역을 사용할 수 있다.

사용법 - 태그:변수명

unit 속성은 태그의 단위를 알려주는 속성인데 실제로 거의 사용하지 않아서 임시 변수를 담는용으로 사용해봤다.

위의 그림은 $2번 태그의 unit 변수에다가 값을 넣어주는 부분이다.





시간 표현



그냥 태그값에다가 timestr(숫자) 하면 된다.

도움말에서 색인 에서 찾으면 된다.

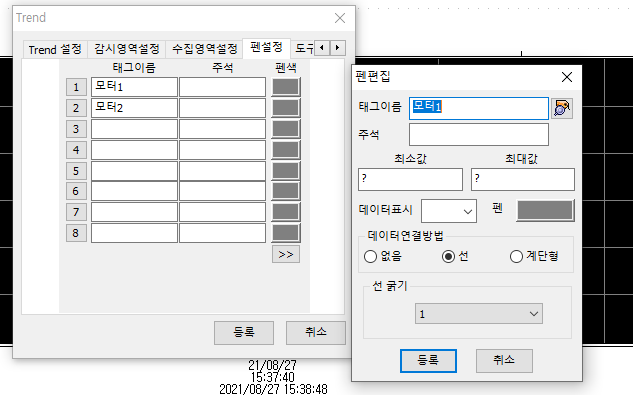

트랜드 ( 시간에 따른 데이타 감시)

펜설정에서 어떤 태그의 값을 감시할지 정한다.



데이타 수집 모델

태그에서

\

위와 같이 수집 모델을 만든다.

속도 1에다가 수집모델을 넣으면 태그 부가기능에 수집이 생긴다.

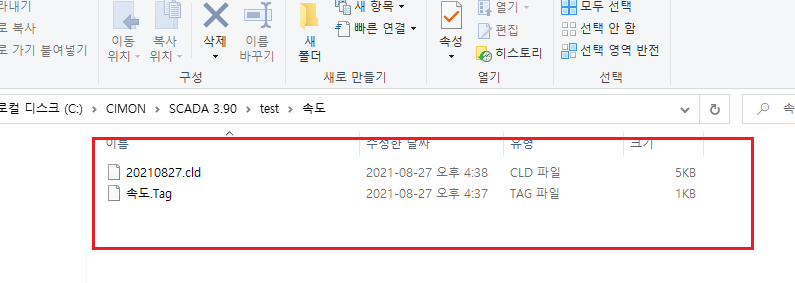

사이몬을 실행하면 수집 데이타에 데이타가 쌓인다.

수집 데이타

수집된 데이타

네모 그림 만들어서 아래와 같이 설정 만들어 준다.

logfiledialog() 함수를 통해서 데이타를 원하는 파일로 변환가능

파일 변환 누르면 알아서 저장 된다.

간단한 txt 파일 생성가능 csv 도 가능하다.
