20210820 SCADA

cimon  프로그램 사용해보기

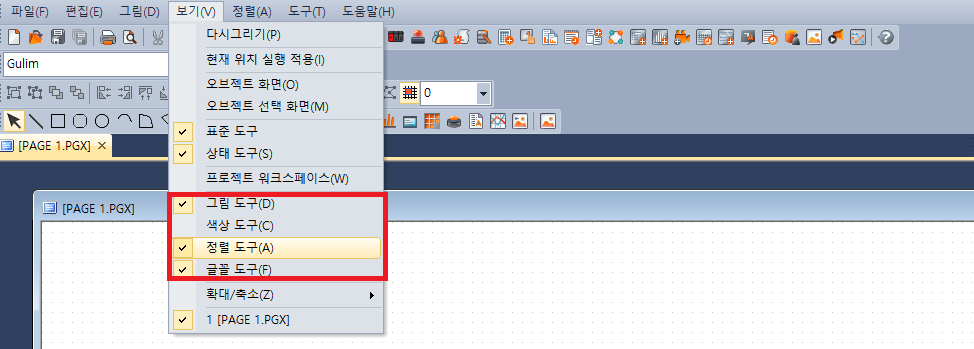

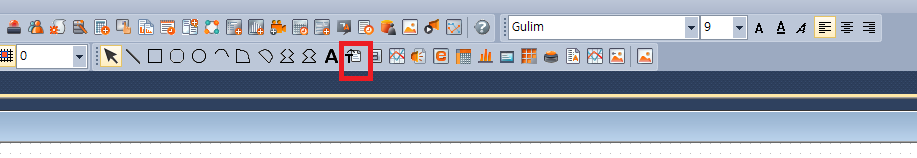

도구 꺼내기

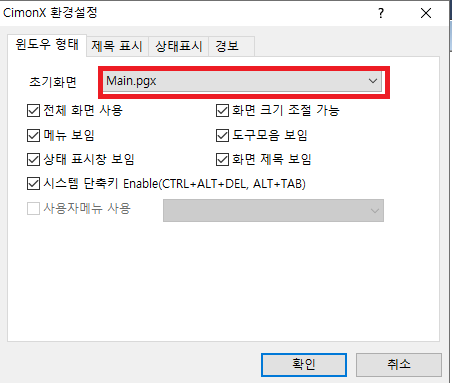

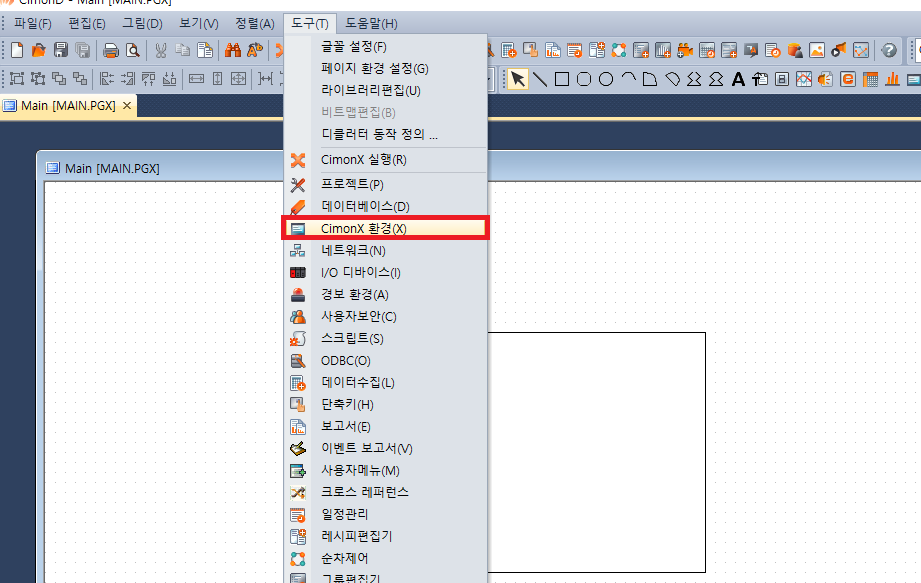

초기 화면 설정

main.pgx 가 실행시 바로 켜진다.



cimonx 실행 버튼

그림그리기

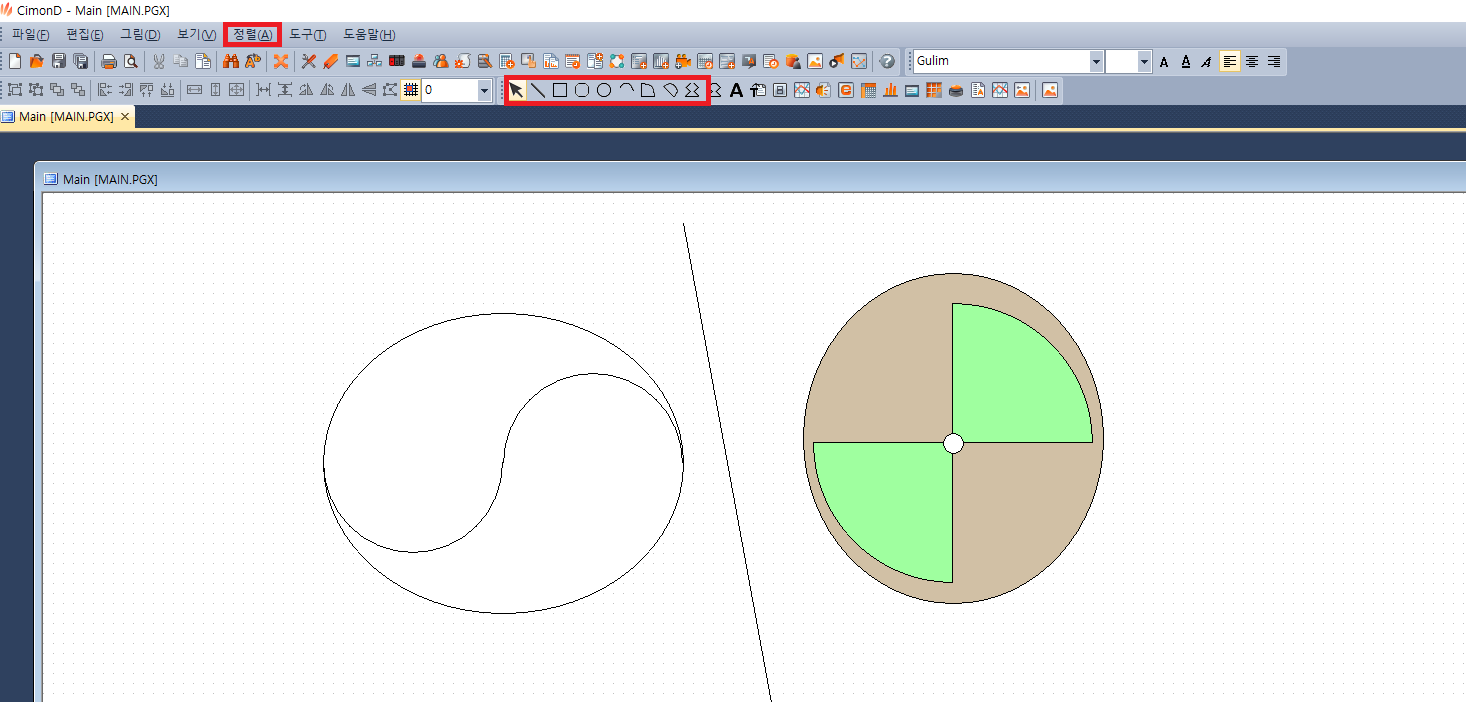

그림도구와 정렬을 이용해서 그린다.

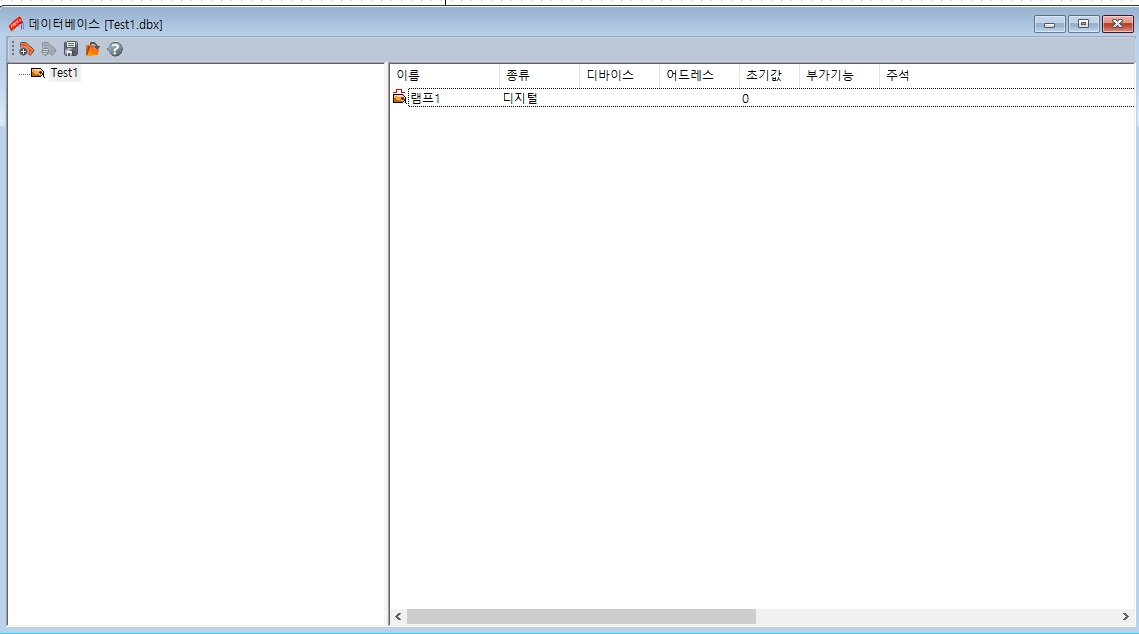

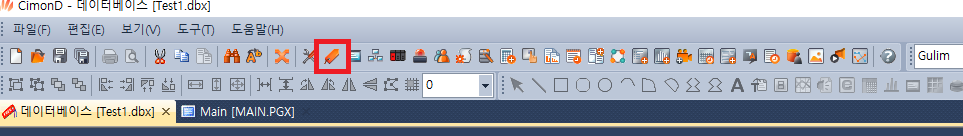

데이타베이스

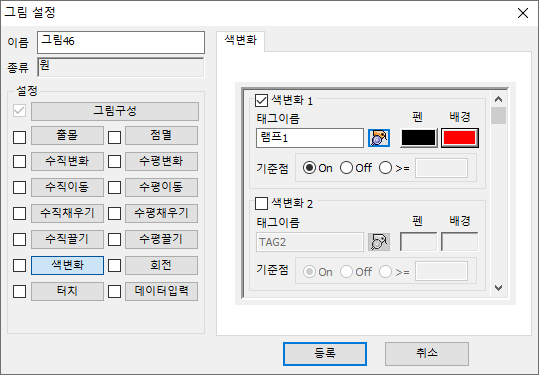

main 에 원을그리고 원의 그림 설정을 밑에와 같이 해준다.

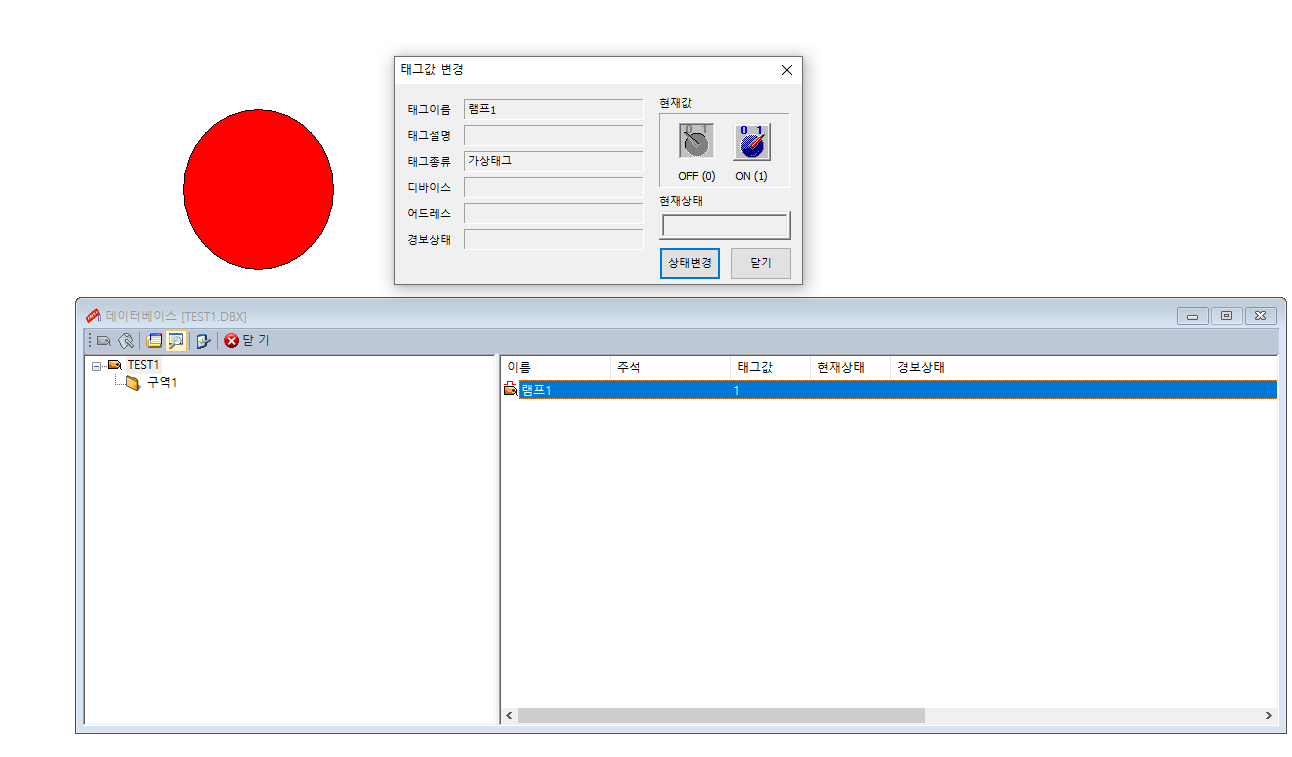

cimon x 를 실행시키고 tag 에서 값을 변경 시켜준다.

원이 빨개진다.



깜빡이는 버튼 만들기

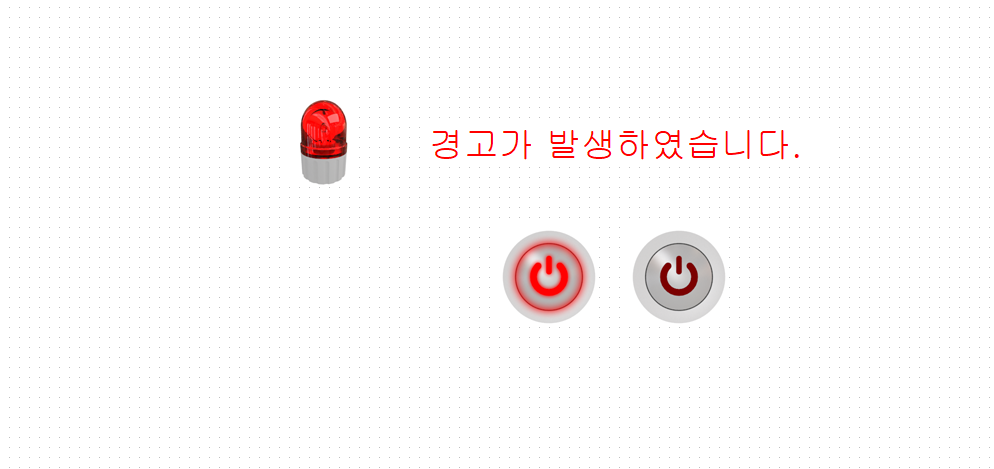

라이브 러리를 통해서 밑과  같이 구성한다.

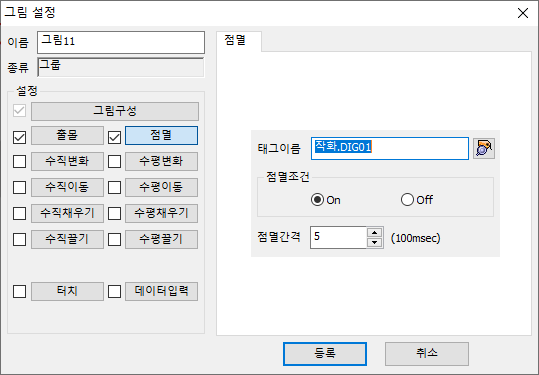

램프 속성을 아래와 같이한다.

( 출몰 속성은 태그가 켜졌을때 on 으로)

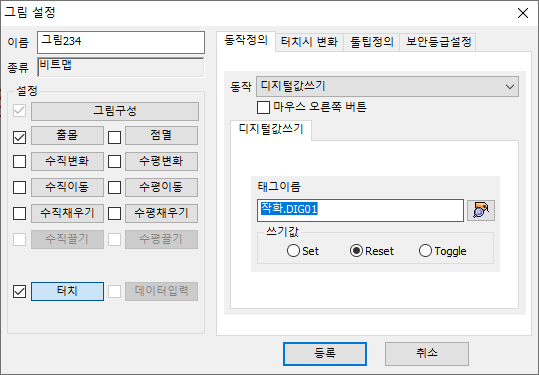

버튼 2개의 속성을 아래와 같이한다.

커진 버튼은 reset 속성을하고

꺼진 버튼은 set 속성을 지정한다.

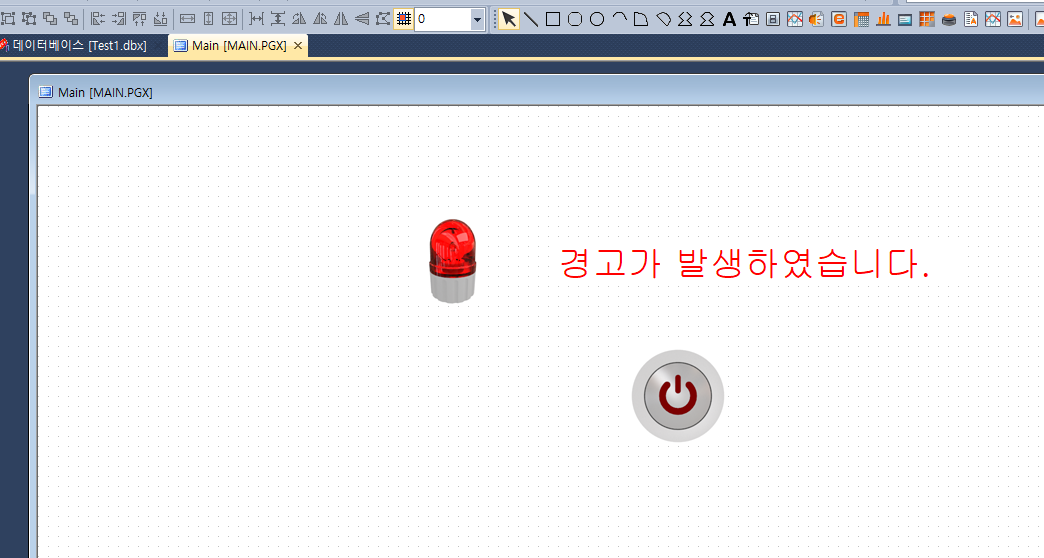

버튼을 겹치고 실행하면 끝 ( 켜진 그림은 그림 맨 뒤로 보내기 한다)

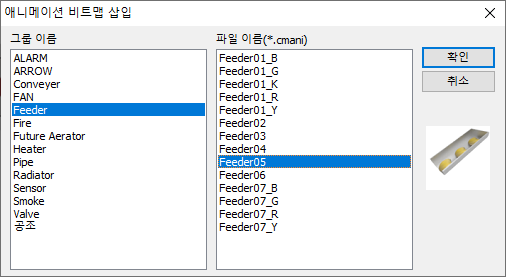

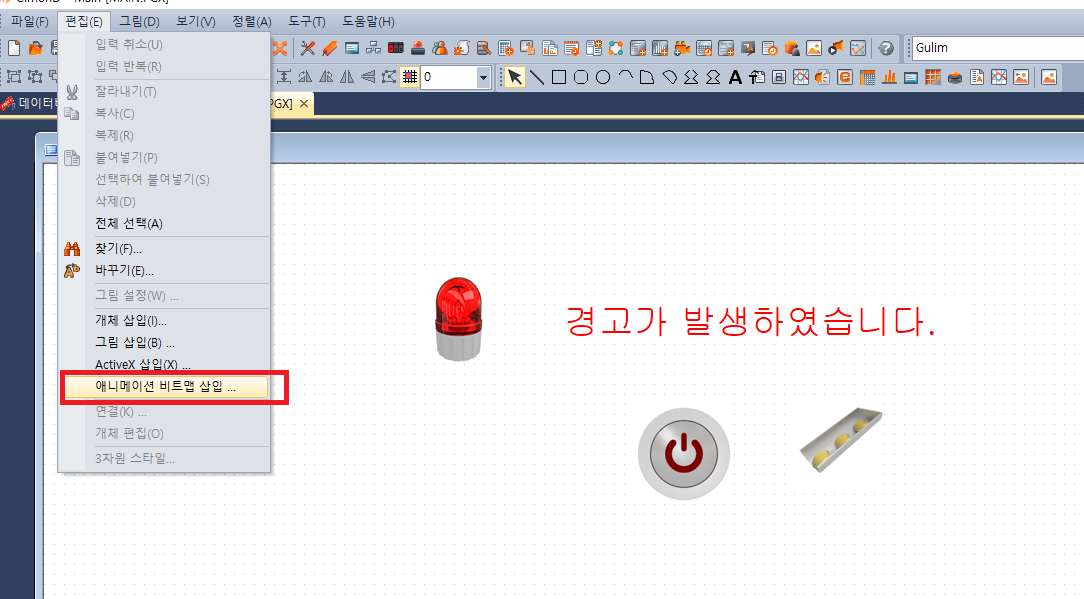

애니매이션 넣기 (잘안씀)

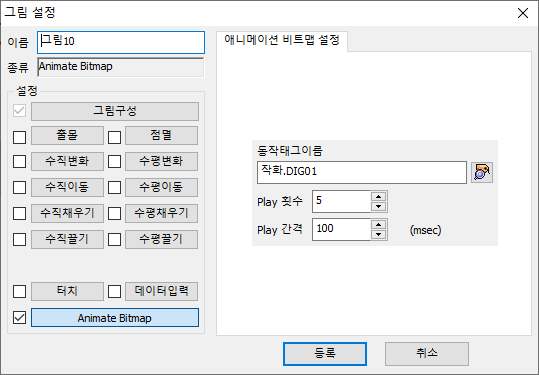

그림 움직인다.

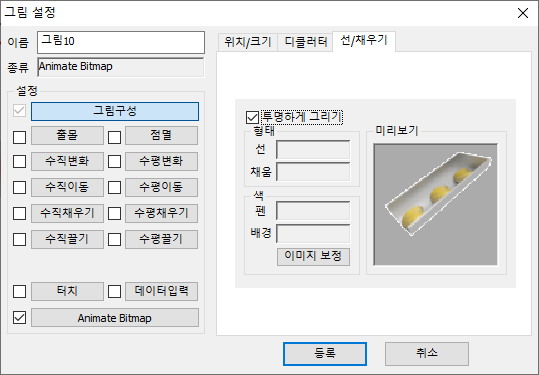

배경 없애기

1



2

단 희색 배경일때만 가능하다.  즉 이미지를 들고와서 배경만 흰색으로 바꿔준다면

위와 같이 이미지  끼리 겹처서 사용가능하다.







아날로그 태그 사용

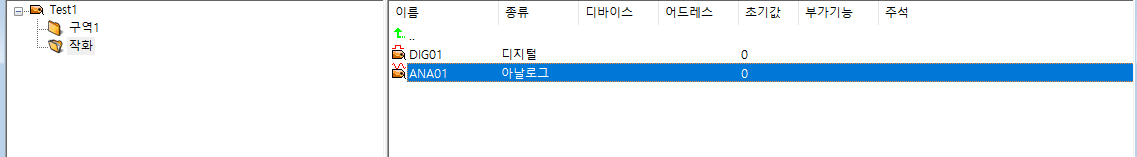

태그를 아날로그로 등록한다.

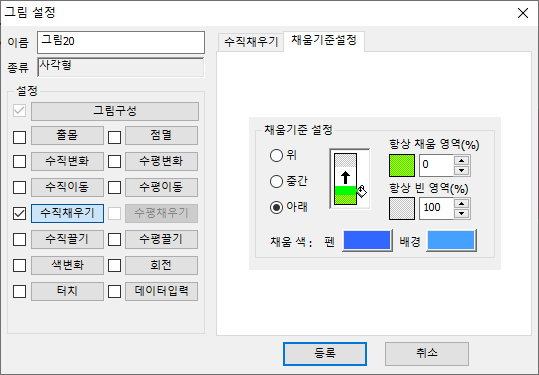

그림을 아래와 같이 구성

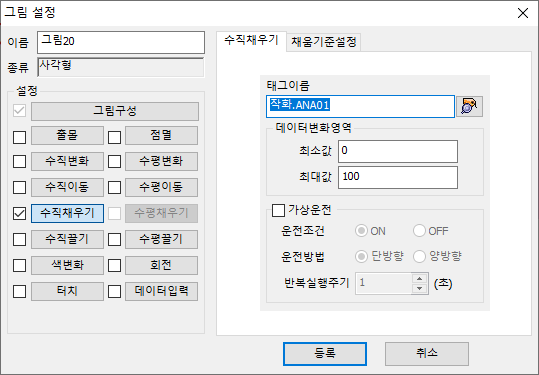

고급성정에서 위와 같이 설정한다.



흰 내모 상자 설정을 아래와 같이 설정

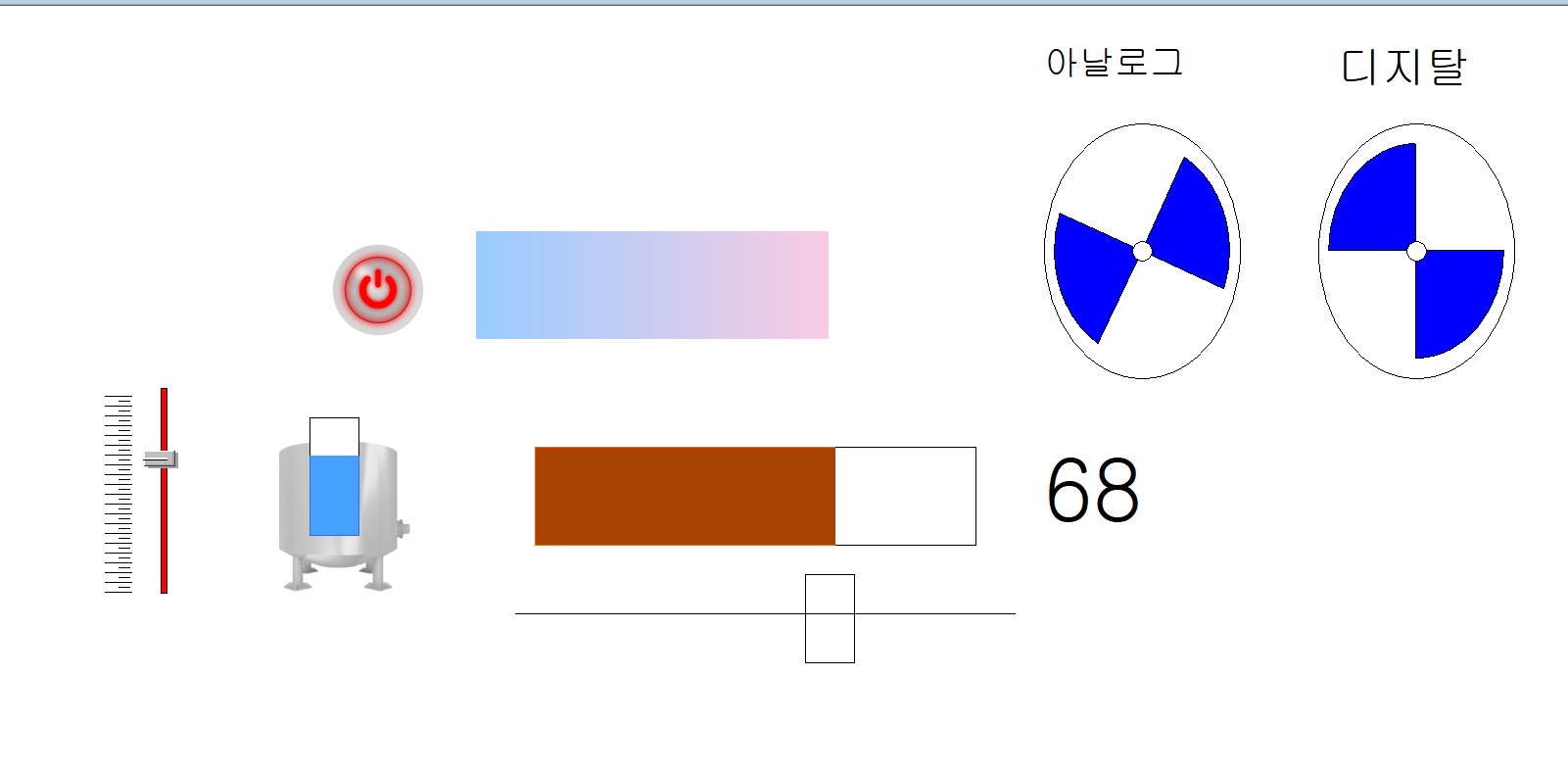

밑에오 같이 여러가지 아날로그 이용 그래픽을 만들수 있다.



태그 값

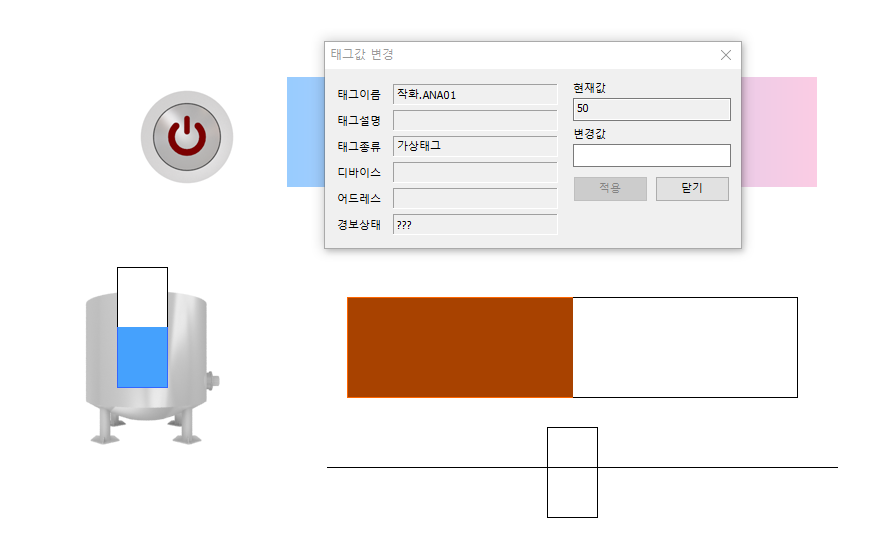

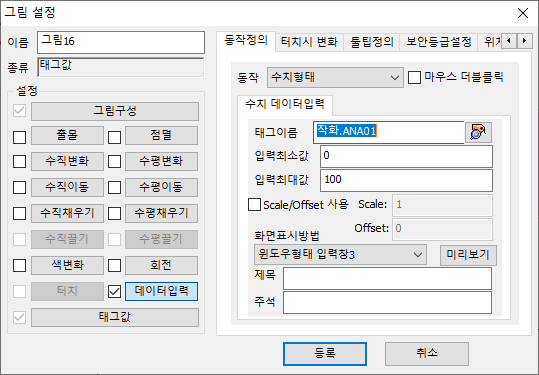

태그 값 설정

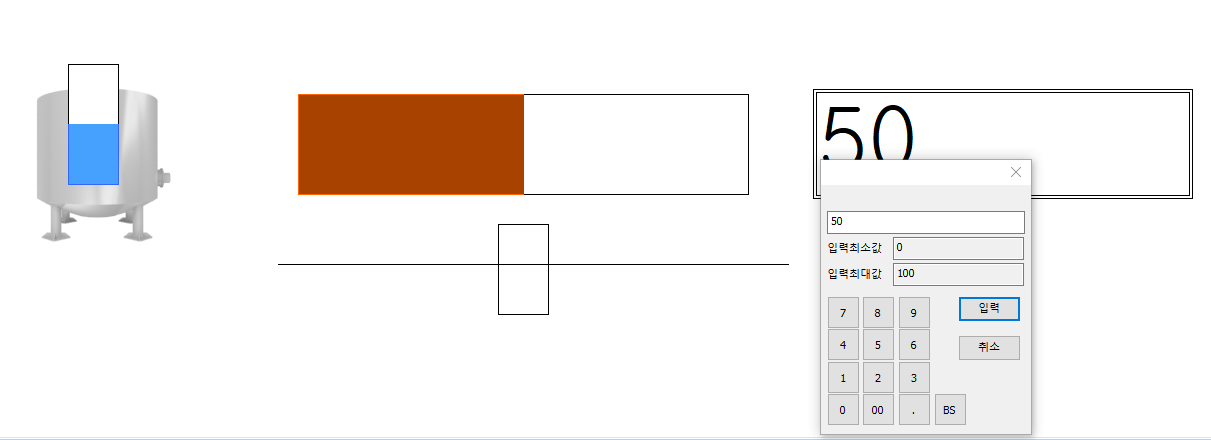

태그값 을 50 넣어주면 아날로그 태그가 50이 된다.





나머지는 다 비슷비슷하다

오늘 다 만든거
