1. Normal Mode
1 초마다 13pin 에 출력을 주는 코드를 만들어 보자
cpu 클럭수는 16Mhz 이고 기본 분주비는 64 로 사용하겠다.
일단 1 ms 마다 overflow 가 발생하도록 하기 위해서는

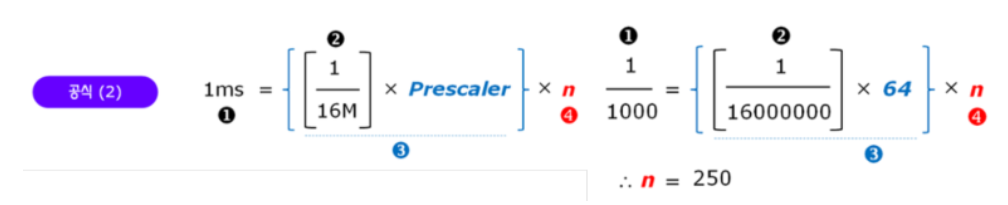

위의 그름을 보면 n = 250 이여야 한다.
따라서 초기 값은 6 으로 해주면 6 - 255 =249
255 -> 0 으로 바뀔때 overflow 인터럽트가 동작하므로 딱 250 클럭이 된다.
즉 1초마다 불빛이 들어 오기 위해서는 1000 번 overflow 가 발생하면 된다.
추가 셋팅
timer0 의 경우 아두이노에서 pwm 용으로 사용하기 위해서 overflow 인터럽를 <wiring.c> 에다가 정의 해 놨다
때문에 ISR()을 사용할 경우 중복 정의 오류가 발생한다.

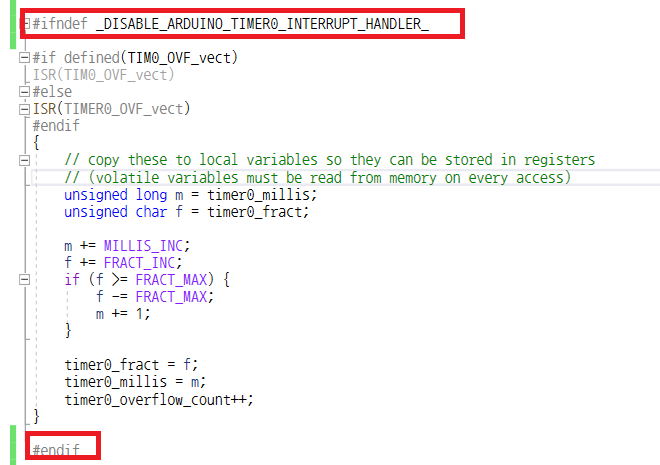

때문에 <wiring.c> 에서 overflow 인터럽트 정의 부분을 #ifndef 를 이용해서 _DISABLE_ARDUINO_TIMER0_INTERRUPT_HANDLER_ 가 정의 되어 있다면 미리 정의 하지 않게 수정 해야 된다.
빨간 네모 박스 부분 추가 해야됨
wiring.c 위치
C:\Users\ad\Desktop\ARDUINO\arduino-1.8.15\hardware\arduino\avr\cores\arduino
나는 아두이노 바탕화면 ARDUINO 안에다가 깔아서 저럼
1초마다 깜빡거리는 코드
#define _DISABLE_ARDUINO_TIMER0_INTERRUPT_HANDLER_
#include <wiring.c>
volatile uint16_t count = 0;
char toggle = 1;
void setup()
{
pinMode(13, OUTPUT);
TCNT0 = 0x06;
TCCR0A = 0x00; // 노멀모드 초기화
TCCR0B = 0x03; //분주비 64
TIMSK0 = 0x01; // overflow 인터럽트 발생가능
sei(); // 인터럽트 사용
}
void loop()
{
}
ISR(__vector_16)
{
count++;
if(count>999)
{
if(toggle)
{
digitalWrite(13,HIGH);
toggle = 0;
}
else
{
digitalWrite(13,LOW);
toggle = 1;
}
count=0;
}
TCNT0 = 0x06;
}
