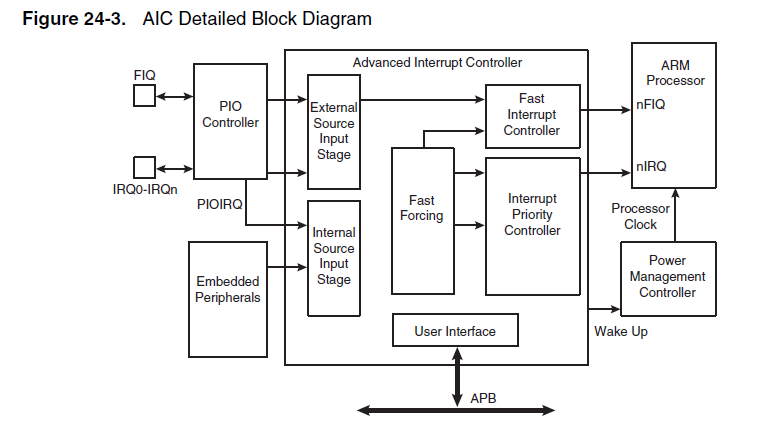

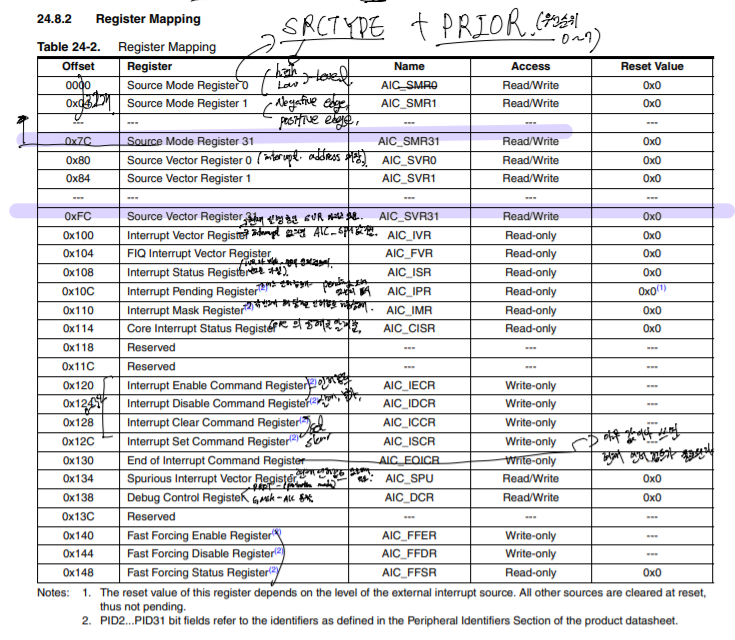

외부 인터럽트 POI & AIC

AIC





(p-34)

A peripheral identifier is required for the control of the peripheral
interrupt with the Advanced Interrupt Controller and for the control of the peripheral clock
with the Power Management Controller.

->peripheral identifier 와 AIC_SVR 번호가 호환 되어 있다.





ex) 17번 핀에 negative edge 를 가할 때 마다 16 번 핀이 toggle 되는 코드

#include <AT91SAM7S256.h>
#include <PinInOut.h>

void HANDLER(void);
void AIC_Init();
volatile unsigned int flag = 0;

#define INT_PIN 17

// 외부 인터럽트 설정
void AIC_Init()
{
	*AT91C_PMC_PCER = 1 << AT91C_ID_PIOA;		// PIOA다리를 활성화  33p.
	*AT91C_PIOA_ODR = 1 << INT_PIN;			// 핀 출력 비활성화
	*AT91C_PIOA_PER = 1 << INT_PIN;			// PIOA 15번다리를 활성화
	*AT91C_PIOA_IDR = 1 << INT_PIN;			// 인터럽트 핀 비 활성화
	*AT91C_AIC_IDCR = 1 << AT91C_ID_PIOA;		// 인터럽트 핀 커맨드 비 활성화 175p.

	AT91C_AIC_SVR[AT91C_ID_PIOA] = (volatile unsigned int)HANDLER;	// 핸들러 등록
	//*AT91C_PIOA_PPUER = 1 << INT_PIN;           // pull up  on
	*AT91C_PIOA_PPUDR = 1 << INT_PIN;                  // pull up off
	AT91C_AIC_SMR[AT91C_ID_PIOA] = AT91C_AIC_SRCTYPE_EXT_NEGATIVE_EDGE | AT91C_AIC_PRIOR_LOWEST;// 동작모드 및 우선순위 결정
	*AT91C_AIC_ICCR = 1 << AT91C_ID_PIOA;		// 커맨드 레지스터 클리어
	*AT91C_PIOA_IFER = 1 << INT_PIN;			// PIOA 입력 필터 활성화
	*AT91C_AIC_ISCR = 1 << AT91C_ID_PIOA;		// 커맨드 레지스터 셋
	*AT91C_PIOA_IER = 1 << INT_PIN;   // PIOA 인터럽트 핀 인터럽트 활성화
	*AT91C_AIC_IECR = 1 << AT91C_ID_PIOA;		// AIC 인터럽트 핀 인터럽트 활성화
	return;
}


void HANDLER(void)
{

	// PIO 의 어느 핀에서 인터럽트가 발생했는지 PIO_ISR 레지스터를 통해서 찾는다.
	static volatile unsigned int uiPin_state;
	volatile unsigned int iCnt;
	uiPin_state = (*AT91C_PIOA_ISR);

	if (0 != (uiPin_state&(1<<INT_PIN)))
	{
		if (0 == flag)
		{
			Led_OFF(16);
			flag = 1;
		}
		else if (1 == flag)
		{
			Led_ON(16);
			flag = 0;
		}
	}

	for (iCnt = 0; iCnt < 1000000; ++iCnt); // 너무 길게 한거 같긴함

	uiPin_state = *AT91C_PIOA_ISR; // 한번더 넣으면 인터럽트값이 0으로 바뀐다
	*AT91C_AIC_EOICR = 0; // 인터럽트가 완료됨을 나타내고 종료숫자로 0을 준다.
	return;
}

int main(void)
{
	//volatile unsigned int iCount = 0;

	Led_INIT_PULLUP(16);
	AIC_Init();
	while (1)
	{
	};
	return 0;
}



전체 코드

AIC_external.zip

0.04MB

출처:

https://wowcat.tistory.com/1382
